每個(gè)工程的好壞，都是由各個(gè)小細(xì)節(jié)決定的，因此，根據(jù)本人的一些工作經(jīng)驗(yàn)，加之以借鑒他人的經(jīng)驗(yàn)，給大家總結(jié)了一下給排水管道施工的不該出現(xiàn)的問題，并對(duì)其詳細(xì)的分析了原因，并提出了一些解決措施!給大家做參考!

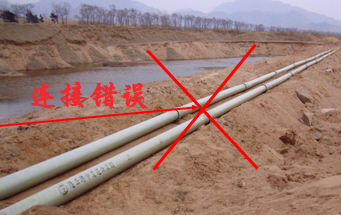

　　一、雨水管不該用伸縮節(jié)、管箍連接

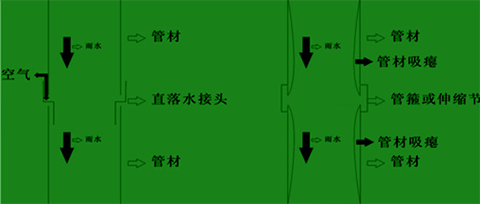

　　原因：因雨水管本身壁厚較薄，在遇到暴雨時(shí)，管路內(nèi)容易形成真空，導(dǎo)致雨水管材被吸扁爆裂。

　　解決措施：在安裝時(shí)必須采用直落水接頭連接。直落水接頭主要兩個(gè)作用：1、連接管路;2、用于管路透氣、溢流、消除伸縮余量。

　　二、PE、PVC-U管不能用于熱水

　　使用場(chǎng)合：

　　1、PE管材正常通水溫度不能超過40℃;

　　2、PVC-U管道正常通水溫度不能超過45℃。

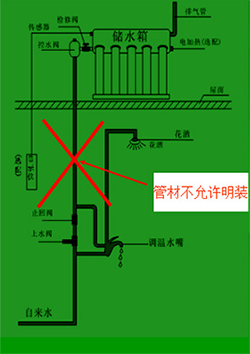

　　案例：如西雙版納客戶使用公司PVC-U給水管D501.0MPa管材，由于跟太陽能熱水器管路相通，沒有考慮到熱水回流的情況，使管道內(nèi)經(jīng)常充滿熱水，最終使D50的管材受熱膨脹到外徑達(dá)110，嚴(yán)重變形。

　　三、給水管道不該在未經(jīng)過試壓就回填、暗敷。

　　原因：用來檢測(cè)管道的強(qiáng)度和氣密性，以防管路在使用過程中出現(xiàn)漏水，造成更大的損失。

　　解決措施：給水管路在安裝完畢后應(yīng)首先按照相關(guān)技術(shù)規(guī)程進(jìn)行試壓，在確保管路未出現(xiàn)漏水的情況下，再進(jìn)行回填、暗敷。

　　四、落差較大的給水管路不能沒有透氣裝置

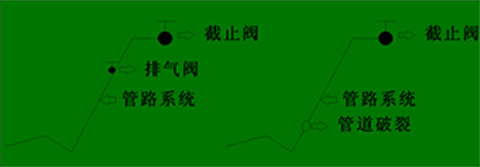

　　原因：當(dāng)給水管路落差較大或距離較長(zhǎng)時(shí)，管道內(nèi)會(huì)形成水錘或真空負(fù)壓，導(dǎo)致管路吸癟或破壞。

　　解決措施：消除水錘和負(fù)壓必須安裝排氣閥。

　　排氣閥的作用：1、排氣消除水錘;2、補(bǔ)氣消除負(fù)壓。

　　案例：如在文山等地方有許多工程都是由于沒有安裝排氣閥導(dǎo)致管材內(nèi)形成真空負(fù)壓使管材吸扁。

　　五、PE給水管夏天試壓不該在中午或下午進(jìn)行

　　原因：PE給水管由于材料性能，極易吸收空氣中的熱量，使管道內(nèi)水溫升高，最高溫度達(dá)到50℃左右。因此在溫度較高時(shí)試壓，應(yīng)根據(jù)實(shí)際水溫選擇相應(yīng)的折減系數(shù)來計(jì)算管材的試驗(yàn)壓力。(如下表所示)

　　案例：如曲靖陸良消防供水，夏天管道安裝完畢后，在中午后相對(duì)溫度較高時(shí)進(jìn)行灌水試壓，由于管材曝曬在陽光下，吸收熱量，使管材內(nèi)試壓水溫度迅速升高，再按平時(shí)試驗(yàn)壓力，導(dǎo)致管材韌性破裂;而選擇氣溫相對(duì)較低的早晨進(jìn)行試壓，管路運(yùn)行正常。

　　六、PP-R熱水管在地板下安裝時(shí)應(yīng)該設(shè)置管卡

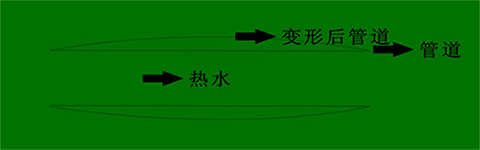

　　原因：由于PP-R材料線性膨脹系數(shù)較大，在通熱水時(shí)受到熱脹冷縮的影響，造成埋在地板下的管材變形拱起，導(dǎo)致地板翹起。

　　解決措施：必須根據(jù)情況用一定數(shù)量的管卡來固定管材。

　　案例：在昆明西山區(qū)一用戶熱水管安裝在地板下沒有用管卡固定，管材通水后由于管路膨脹導(dǎo)致地板全部翹起。

　　七、冬季電工套管彎曲時(shí)不能用力過猛

　　原因：在低溫時(shí)電工套管的韌性下降較大，彎曲時(shí)會(huì)造成管材開裂。

　　解決措施：在氣溫較低的冬季，最好是能先將彎曲部位摩擦生熱后，再用彈簧進(jìn)行彎曲。

　　八、PE、PP-R管材在焊接前必須清潔加熱板、模頭表面及管材焊接端面

　　原因：PE、PP-R管材在焊接時(shí)，由于加熱板、模頭以及管材焊接面存在雜質(zhì)，會(huì)形成焊接缺陷，致使管路出現(xiàn)漏水的現(xiàn)象。

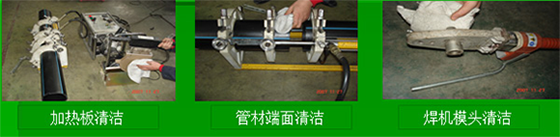

　　解決措施：在焊接前必須對(duì)加熱板、模頭表面以及管材焊接面進(jìn)行清潔。

　　案例：如楚雄某自來水公司使用我公司PE給水D315產(chǎn)品時(shí)，由于焊接面未進(jìn)行清潔，焊接后導(dǎo)致管路漏水。

　　九、D110 以上(包括D110)PVC給水管不該用平擴(kuò)口

　　原因：PVC大口徑給水管平擴(kuò)口錐度較大，管材和平口端完全插入平擴(kuò)口底部較難，導(dǎo)致管材接口漏水。

　　十、PP-R熱水管不該在室外長(zhǎng)時(shí)間裸露使用。

　　原因：PP-R材料抗老化性能差。

　　解決措施：暗敷或者加保護(hù)層

　　案例：如新昌小將一用戶將PP-R熱水管當(dāng)做太陽能室外管道連接，在室外裸露使用兩年后，出現(xiàn)了韌破裂現(xiàn)象。

　　十一、高層建筑中，PVC-U排水管應(yīng)設(shè)置消能裝置

　　在高層排水中，水的勢(shì)能較大，極易損壞底部彎頭和橫支管。因此，PVC-U排水管材用于高層住宅樓時(shí)≥20m)，在立管上應(yīng)設(shè)置消能裝置，每六層安裝一個(gè)。

　　十二、管箍伸縮節(jié)不該用于橫管中

　　原因：管箍伸縮節(jié)密封性能較差，在橫管中使用易引起漏水事故。

　　解決措施：橫管中一般使用伸縮節(jié)，確保管道不會(huì)漏水。

　　十三、PE、PP-R焊接溫度不應(yīng)過高

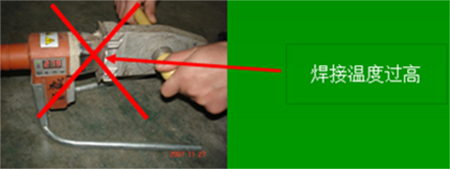

　　原因：由于各種材料的特性，在高溫時(shí)材料降解，使其碳化。

　　解決措施：1、PE管道焊接溫度一般為200℃～240℃;2、PP-R一般為260℃;

　　案例：如河口某公司使用公司PE管材D50產(chǎn)品，在300℃的高溫下進(jìn)行焊接，使用了1年后，管路在焊口處出現(xiàn)大面積漏水;貴州某大酒店使用公司PP-R管材D63產(chǎn)品，也在300℃的高溫下進(jìn)行焊接，在試壓時(shí)焊口處漏水。

　　十四、大口徑PVC-U在轉(zhuǎn)彎處時(shí)應(yīng)有加固措施

　　原因：管道轉(zhuǎn)彎處，水的沖擊力較大，容易造成管路脫落破壞

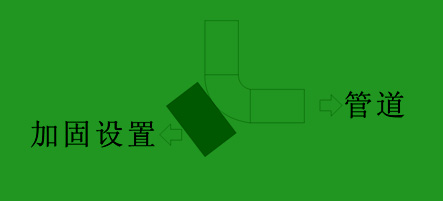

　　解決措施：在轉(zhuǎn)彎處用鎮(zhèn)墩加固
